IVES Pro
アイビスプロ
「随意運動」をきっかけに電気刺激が出力。
幅広い治療に活用できる低周波治療器。
特長

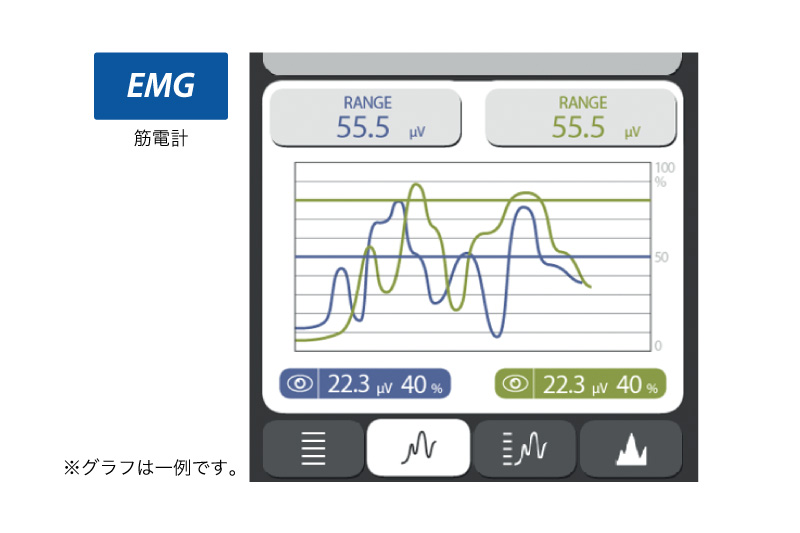

EMGモード：測定・記録の管理まで1台で完結

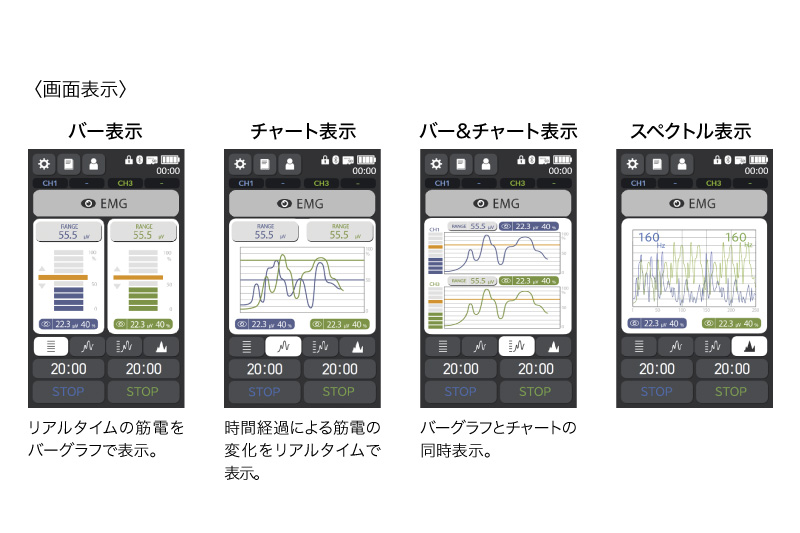

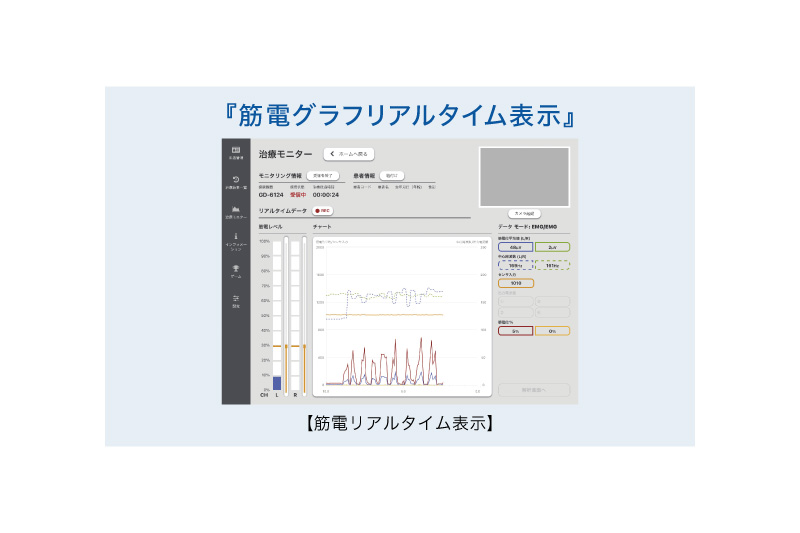

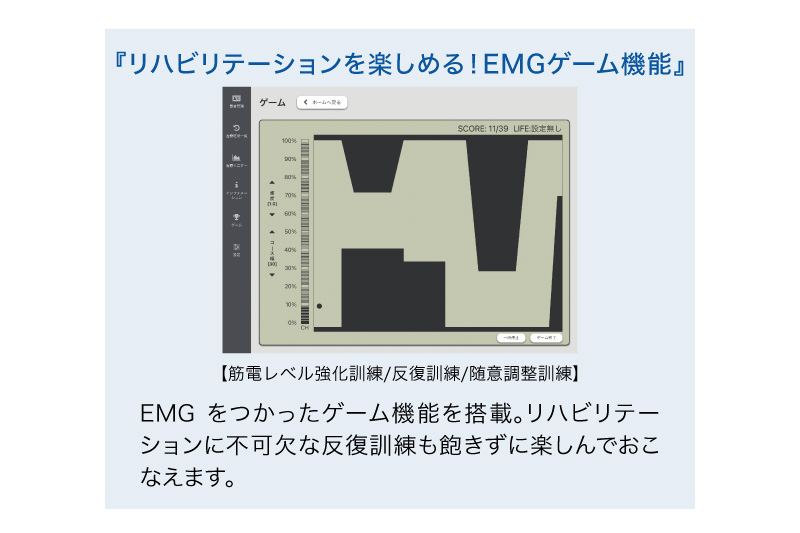

EMGモードは、筋電の変化をリアルタイムに測定し、見やすいグラフで一人ひとりの記録管理ができます。表示は4種類から選べ、シーンによって使い分けが可能。患者さまにもわかりやすく目標値を示すことが可能です。PCやタブレットにアプリをインストールすることで、聴覚によるフィードバックやゲームによるトレーニングがおこなえます。

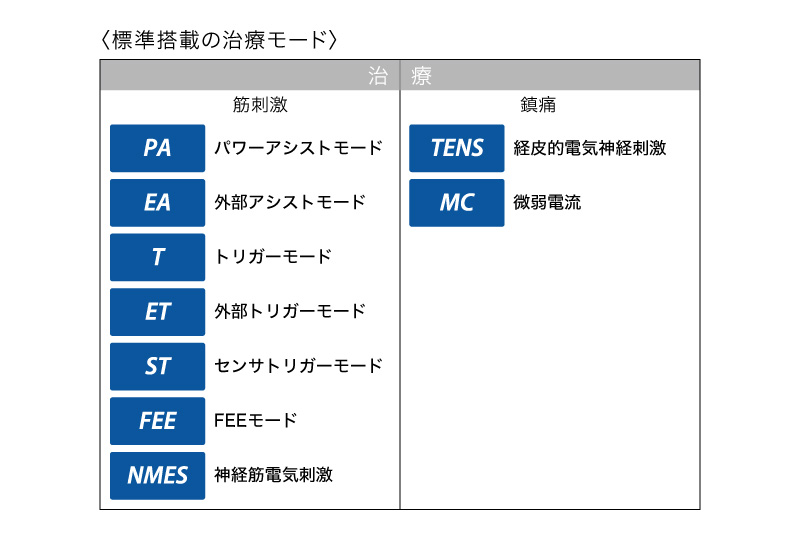

電気刺激の治療モードは全部で9種類にパワーアップ。

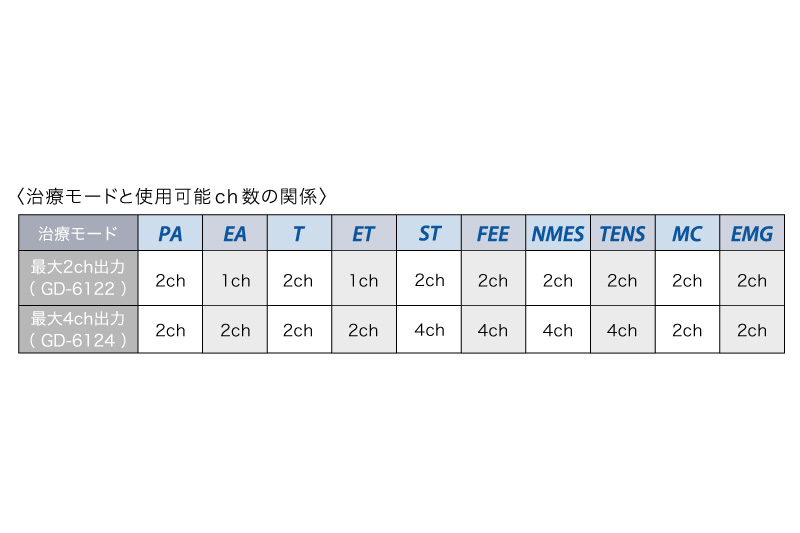

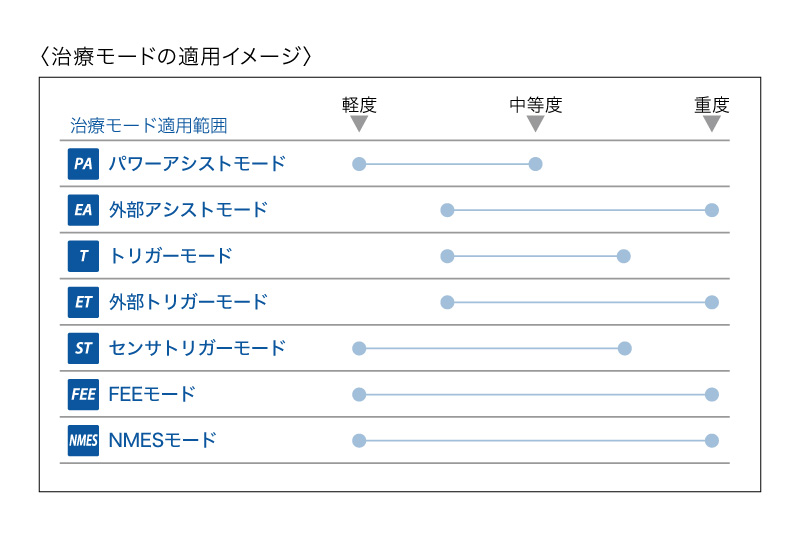

電気刺激の治療モードは全部で9種類。最大4CH出力で幅広い症状に対応できる。
従来の筋刺激を目的とした電気刺激に、鎮痛目的の電気刺激もプラス。軽度から重度まで症状に合わせて、1台で幅広い治療が可能です。

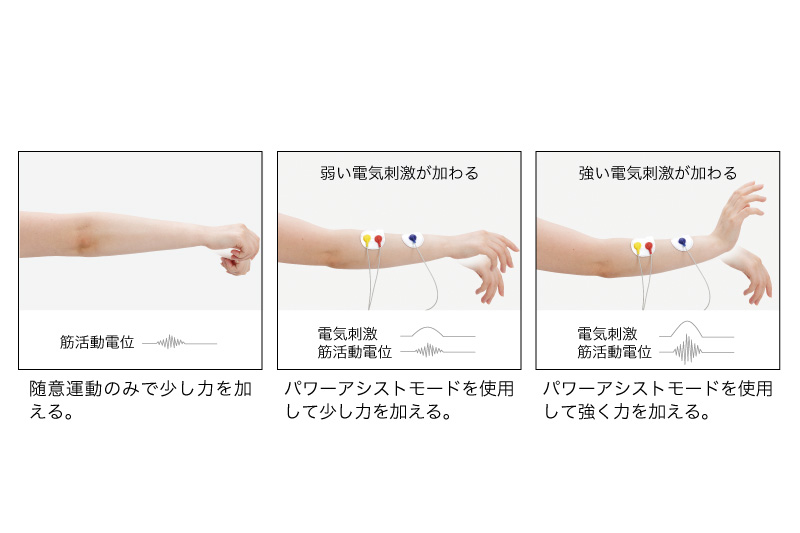

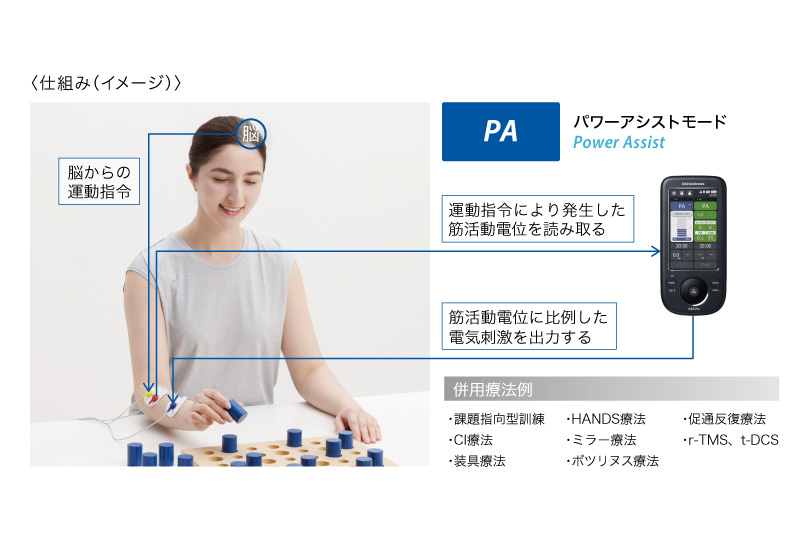

PA(パワーアシストモード)：筋電に比例した刺激で、治療をサポート
PA(パワーアシスト)モードでは、筋肉の動きを電気信号(筋活動電位＝筋電)として読み取り、その動きに応じた電気刺激を筋肉に出力します。一般的な低周波治療器とは違い、随意運動の強弱により出力強度が自動で変化します。
2chでの交互刺激
2chを使用することにより、2部位(主動作筋と拮抗筋等)に対して交互にパワーアシストモードで刺激することができます。
※2chでの同時刺激はできません。

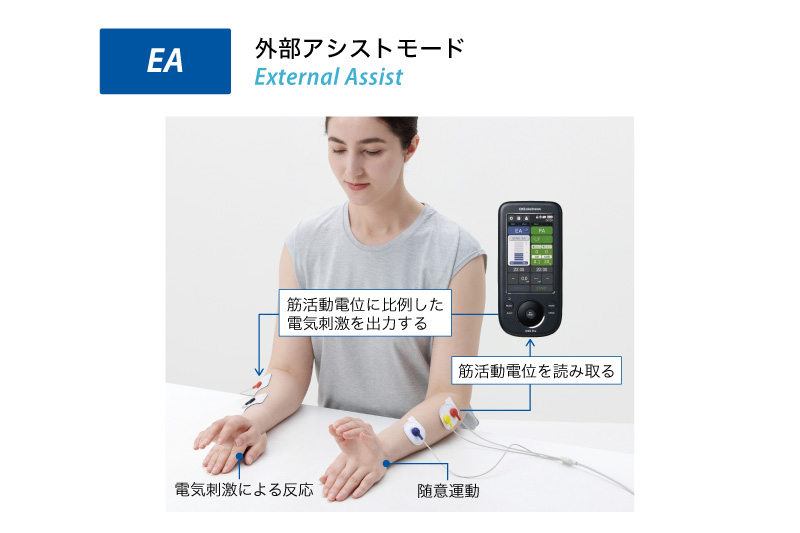

EA(外部アシストモード)：残存機能を利用して重度運動麻痺に対応
非治療部位の筋電を検出して、それに比例した電気刺激を治療部位に出力。筋電が検出できない重度の運動麻痺の方にも対応できます。

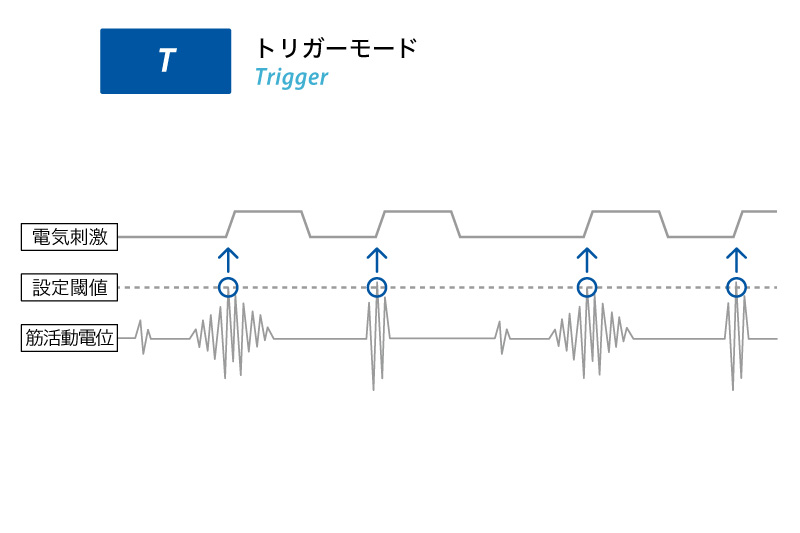

T(トリガーモード)：わずかな筋電から随意性の向上
治療部位の筋電が設定閾値に達すると、それが引き金となり、あらかじめ設定した電気刺激を治療部位に出力。随意性の向上のトレーニングに使用できます。

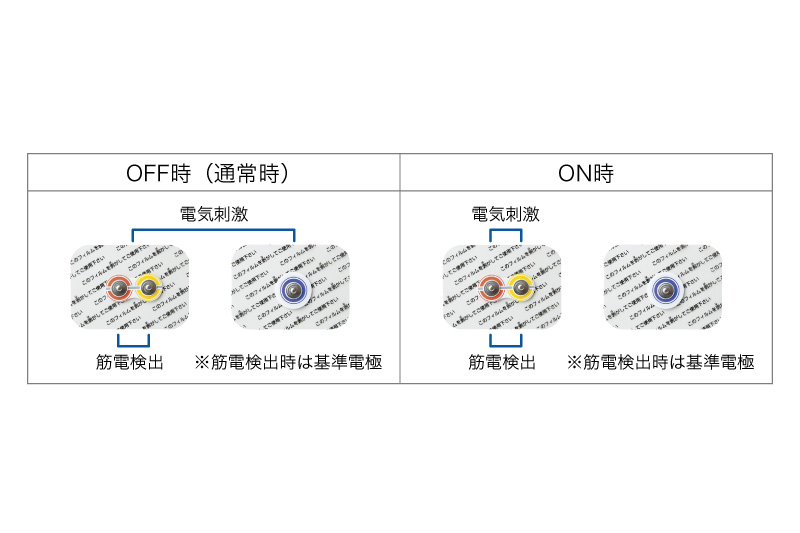

嚥下モードも追加
ONにすることで出力範囲が狭くなり、舌骨上筋群等の小さい筋に対応できます。

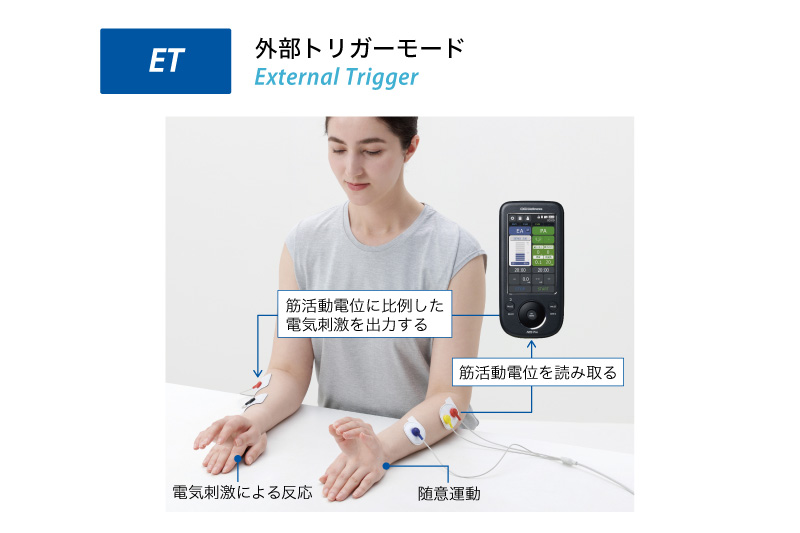

ET(外部トリガーモード)：残存機能を利用して重度運動麻痺への対応
非治療部位の筋電が設定閾値に達すると、それが引き金となり、あらかじめ設定した電気刺激を治療部位に出力します。

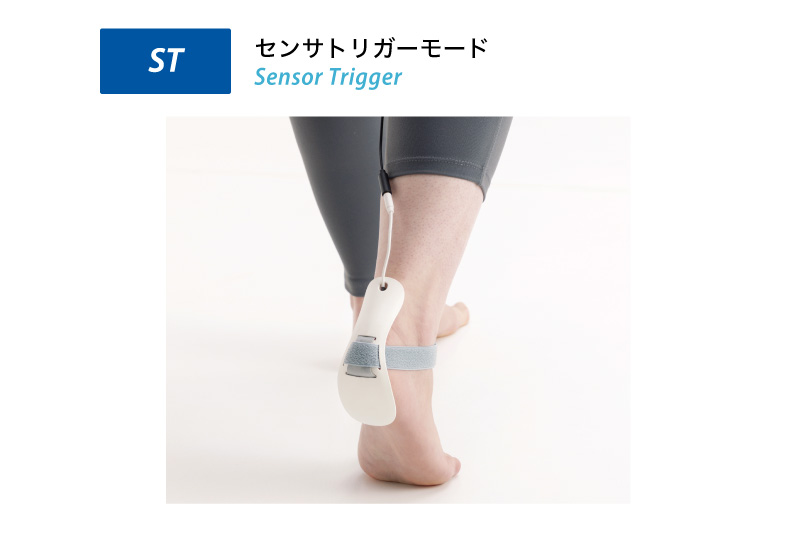

ST(センサトリガーモード)：歩行時の足関節背屈をサポート
踵に装着した歩行センサにより電気刺激のON/OFFを制御。踵が床から離れたタイミングで電気刺激がONになり、あらかじめ設定した電気刺激を出力します。

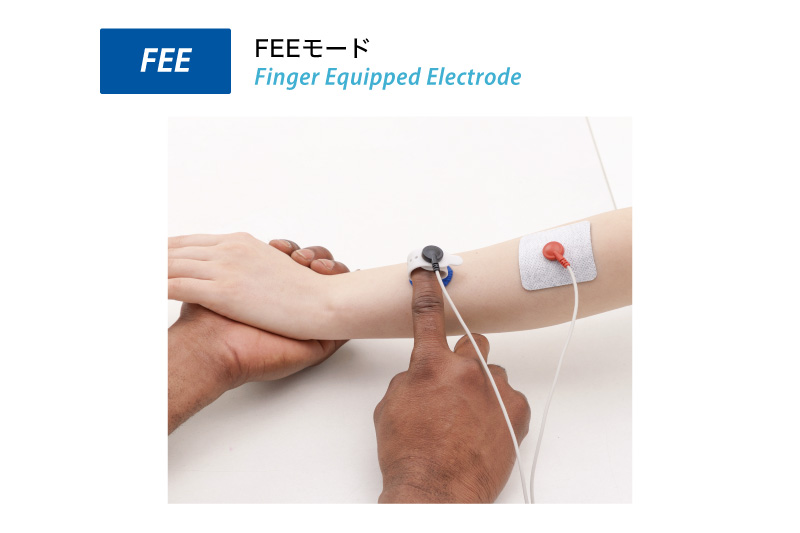

FEEモード：手指装着型電極FEE※で手技との併用も
セラピストの手指に装着し、治療対象部位へ接触することにより電気刺激できる、当社のオリジナル電極。貼付電極では難しいピンポイントの標的筋群へ、セラピストの意図したタイミングで電気刺激をおこなえます。
※FEE：Finger Equipped Electrode 医療法人畏敬会井野辺病院のご協力をいただいて開発した製品です。

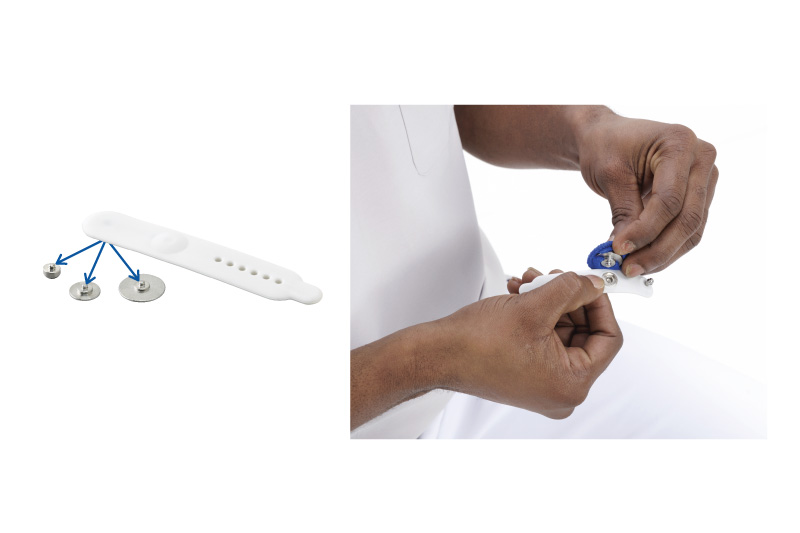

コンパクトなバンドタイプ
セラピストの手指に合わせてサイズを調整できるバンドタイプに改良。スナップ式なので、ワンタッチで電極の取りはずしができます。電極部分の全長が従来品より短くなったことで、 指が動かしやすくなり、使いやすくなりました。

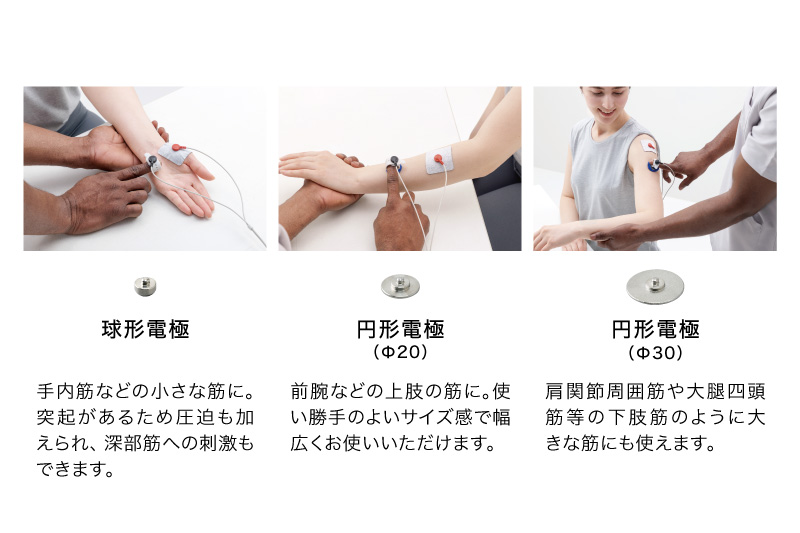

3種類に増えた電極で刺激する筋に合わせた電気刺激を
サイズ違いの電極を3種類ラインアップ。刺激する筋に対して、電極を変えることで、電気刺激やモーターポイント探索がしやすくなりました。

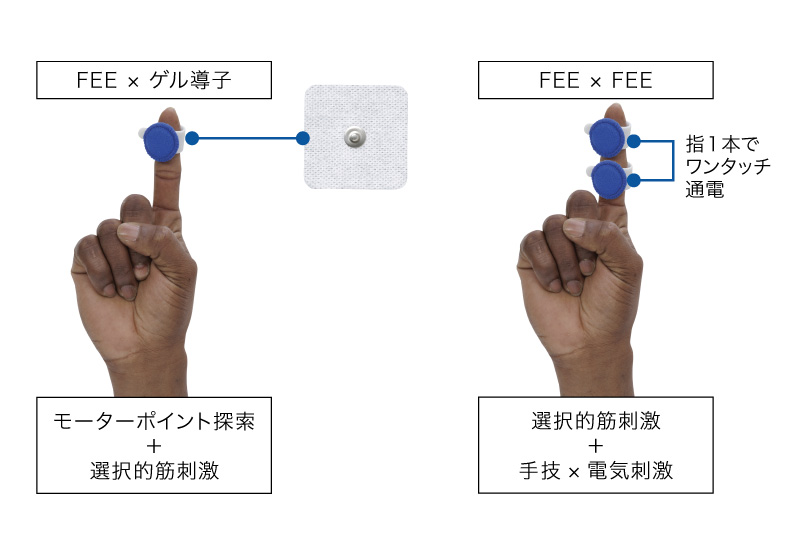

FEE×ゲル導子とFEE×FEEの2通りの使用方法

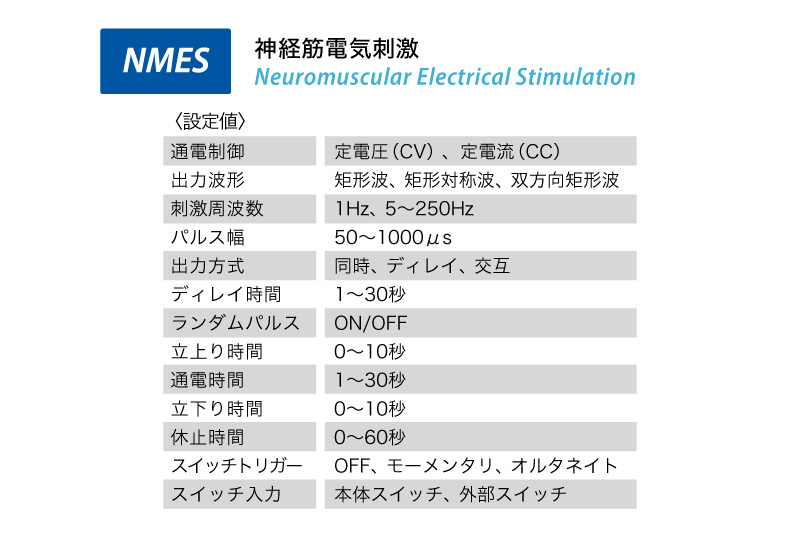

NMES(神経筋電気刺激)
筋収縮を目的とした電気刺激で、あらかじめ設定した電気刺激を繰り返し出力します。筋肉や運動神経に電気刺激を与えることにより筋収縮を引き起こします。医療やスポーツの現場まで、幅広くご活用いただけます。
きめ細やかなパラメーター設定
様々な症状に対応できるように刺激条件を細かく設定することができます。パルス幅は最大で1000μsecまで設定できるので脱神経筋にも対応できます。
ランダムパルス
周波数をランダムに変調する「ランダムパルス」を搭載。同じ運動単位の動員を避けて生理学的筋収縮(自然な筋収縮)に近い収縮が期待できます。

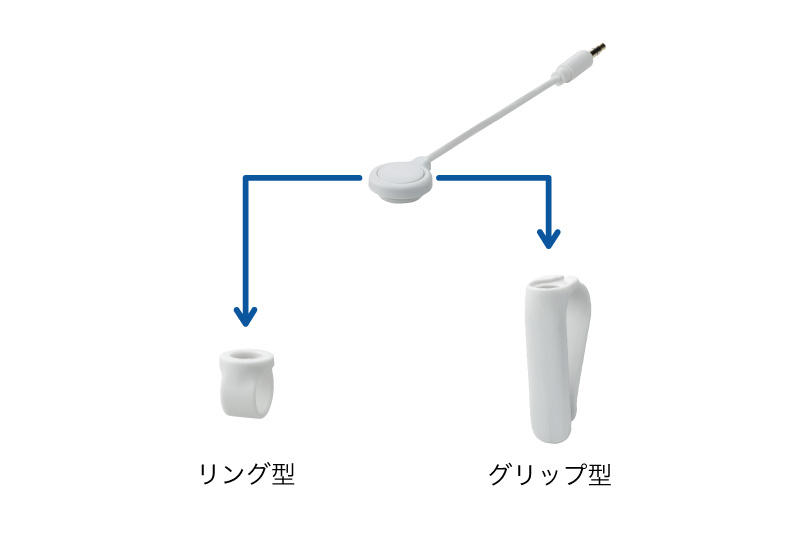

2WAYハンドスイッチ
ハンドスイッチは2WAY仕様になっており、自由度の高いリング型、スイッチが押しやすいグリップ型の2種類を、治療にあわせてお好みでお使いいただけます。

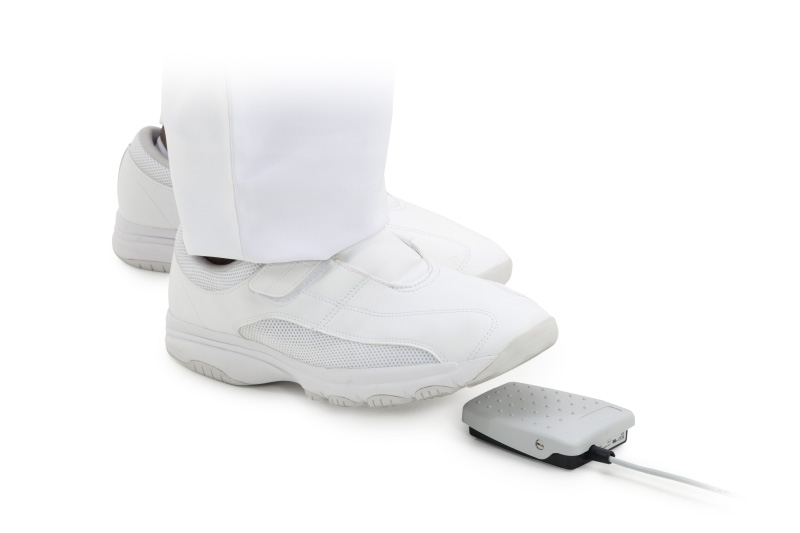

フリーハンドで刺激できるフットスイッチ
足でスイッチを踏むことで電気刺激がONになります。フリーハンドで操作できるので、両手での手技がしやすくなります。
※フットスイッチはオプションです。

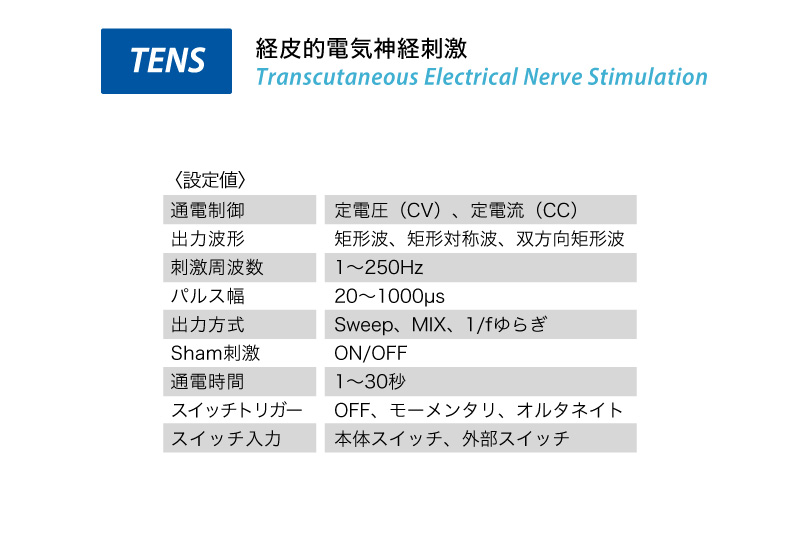

TENS(経皮的電気神経刺激)：副作用の少ない鎮痛
感覚神経に電気刺激を与えることにより、鎮痛をおこないます。副作用が少なく、非侵襲で鎮痛をおこなうことができます。
Sham刺激モード搭載
研究用としてSham刺激モードを搭載。二重盲検法での試験にご活用いただけます。

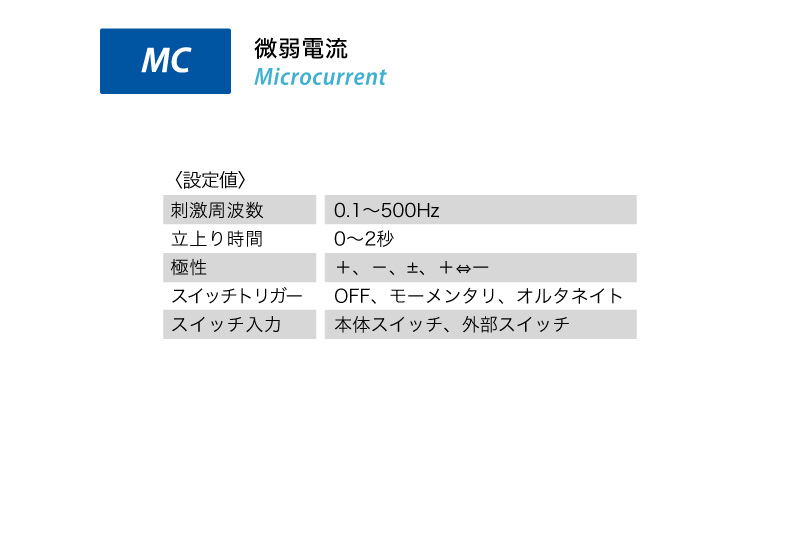

MC(微弱電流)：微弱電流で痛みの治療に
人の体に流れている生体電流と同じような極めて弱い電流(微弱電流)を流すことで、損傷した組織の修復を促して、痛みの治療をおこなうことができます。

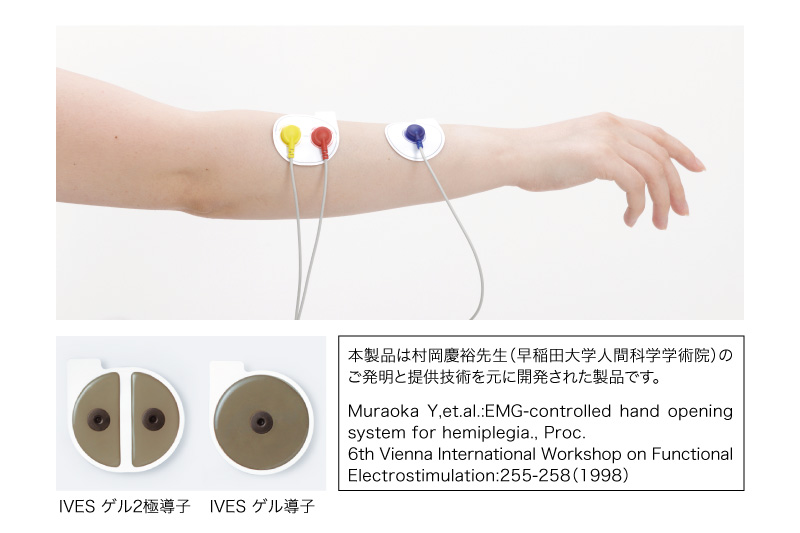

的確な治療を可能にするオリジナル導子
「筋活動電位検出と電気刺激出力の分離技術」※により、筋活動電位を検出する電極と電気刺激の電極を同一化しています。また、IVES ゲル2極導子の採用により、電極間の距離が毎回一定のため、治療の再現性を高めます。
※ Development of an EMG recording device from stimulation electrodes for functional electrical stimulation. Yoshihiro Muraoka,Front Med Biol Eng.2002;11(4)：323-33.

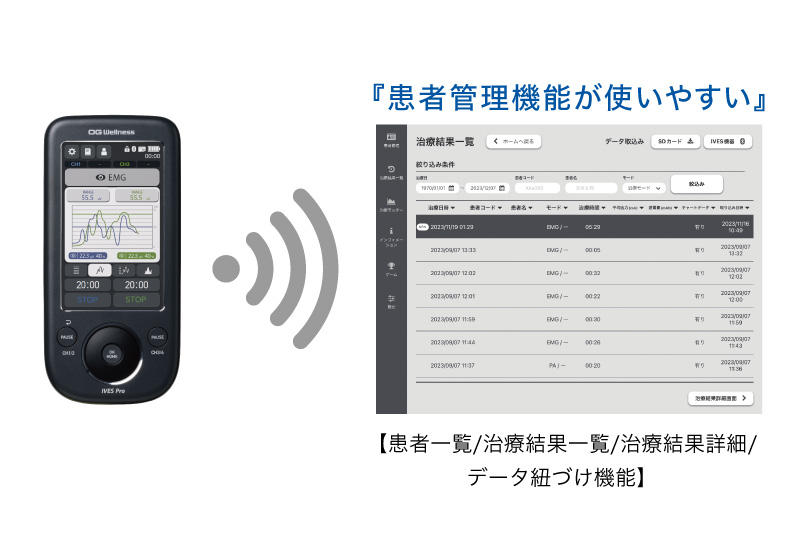

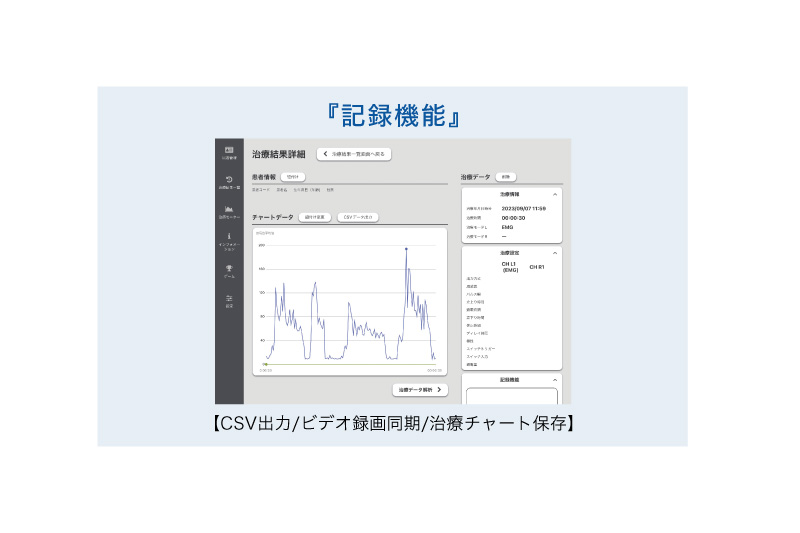

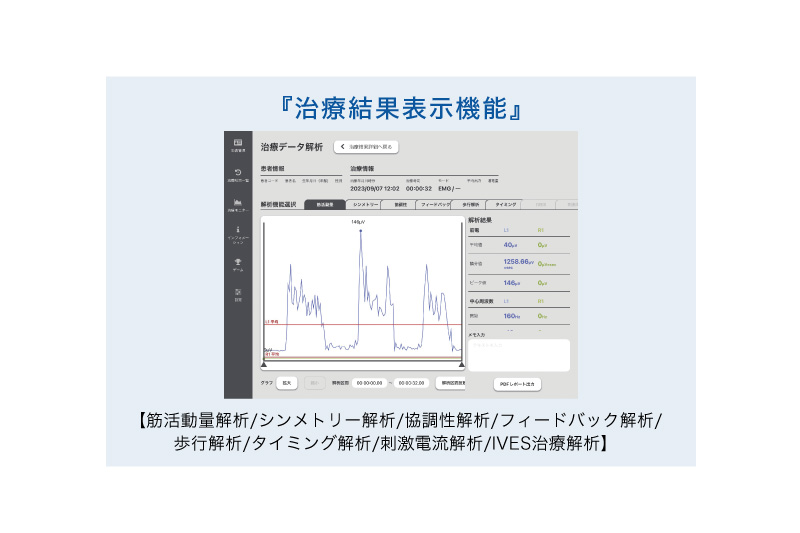

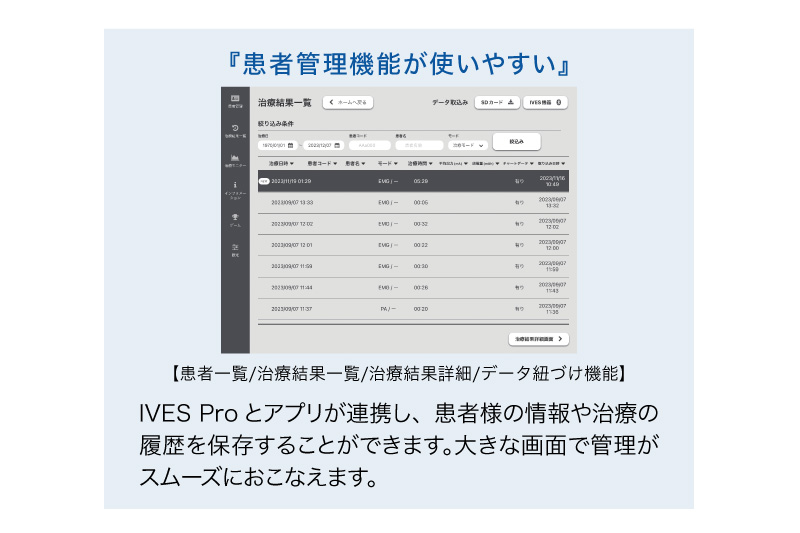

Bluetooth®によるアプリとの連携機能でより便利に
Bluetooth®でPCやタブレット端末のアプリと連携してリアルタイムにデータの表示や治療履歴が確認できます。IVES Proとアプリが連携し、患者さまの情報や治療の履歴を保存することができます。
製品仕様

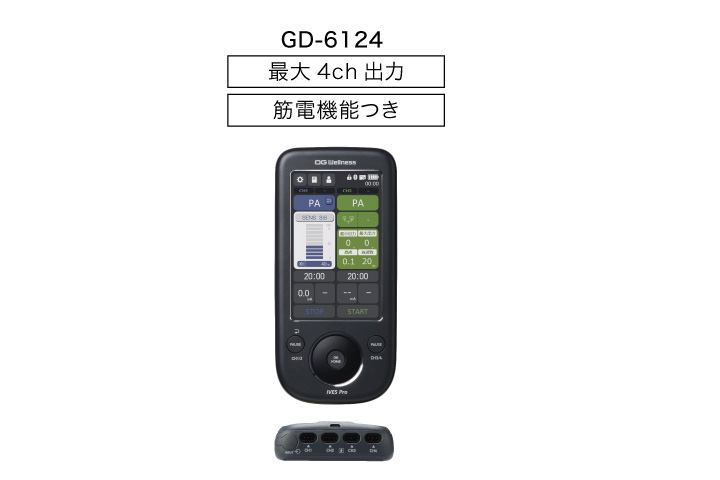

本体の仕様 GD-6124/GD-6122
| 項目 | GD-6124 仕様 | GD-6122 仕様 | ||||
|---|---|---|---|---|---|---|
| 外形寸法 | 90(L)×190(W)×30(H)mm | |||||
| 質量 | 370g以下(リチウムイオン電池含む) | |||||
| 電源 |
DC7.4V(リチウムイオン電池) DC12V(ACアダプタ) |
|||||
| 電源入力 | 24VA | |||||
| 出力電流 |
最大35mArms(周波数：100Hz、負荷抵抗：500Ω) 微弱電流の場合：1000μArms |
|||||
| 出力電圧 | 最大210Vp-p(負荷抵抗：2000Ω) | |||||
| 出力周波数 |
PA、EA：1Hz、5～20Hz T、ET、ST：1Hz、5～100Hz NMES、FEE：1Hz、5～250Hz TENS：1～250Hz MC：0.1～500Hz |
|||||
| パルス幅 |
50～300μs(×10μs単位)(PA/EA、T/ET、ST) 50～500μs(×10μs単位)、500～1000μs(×100μs単位)(FEE、NMES) 20～500μs(×10μs 単位)、500～1000μs(×100μs単位)(TENS) |
|||||
| タイマー |
FEE、PA、EA、T、ET、ST、NMES、TENS：1～60分 MC：1～480分 |
|||||
| 電撃に対する保護の形式と程度 | クラスⅡ機器及び内部電源機器、BF形装着部 | |||||
| 販売名 | 電気刺激装置/筋電計 GD-6124 | 電気刺激装置/筋電計 GD-6122 | ||||
| 認証番号 | 304AABZX00051000 | 304AABZX00050000 | ||||
| 一般名称 |
低周波治療器(JMDNコード：35372000) 筋電計(JMDNコード：11474000) |
|||||
| クラス分類 | 管理医療機器/特定保守管理医療機器 | |||||
※以下の診療報酬が算定できます。
・J119：消炎鎮痛等処置(1日につき)/35点
・D239：筋電図検査/320点
・D241：神経・筋検査判断料/180点
標準付属品
| No. | 品名 | 品番 | GD-6124 | GD-6122 |
|---|---|---|---|---|
| 1 | ACアダプタ | GD6000-001 | 1個 | 1個 |
| 2 | リチウムイオン電池 | GD6000-002 | 1個 | 1個 |
| 3 | 本体スタンドセット | GD6000-003 | 1個 | 1個 |
| 4 | 2ch用保護ケース(ブルー) | GD6000-005 | - | 1個 |
| 5 | 4ch用保護ケース(ブルー) | GD6000-008 | 1個 | - |
| 6 | IVES用3極導子コード | ELR-6000 | 2本 | 2本 |
| 7 | 電気刺激用導子コード | ELR-6001 | 4本 | 2本 |
| 8 | 電気刺激用ゲル導子(50×50mm) | ELR-6002 | 2袋(8枚) | 1袋(4枚) |
| 9 | IVES ゲル導子(小) | ELR-612 | 2袋(4枚) | 2袋(4枚) |
| 10 | IVES ゲル2極導子(小) | ELR-613 | 2袋(4枚) | 2袋(4枚) |
| 11 | 導子固定バンド | ELR-619 | 4本 | 4本 |
| 12 | タッチペン | GD6000-003P | 2本 | 2本 |
| 13 | 携帯ケース | GD6000-004 | 1個 | 1個 |
| 14 | IVESゲル導子(角) | ELR-623 | 2袋(4枚) | 2袋(4枚) |
| 15 | IVESゲル2極導子(角) | ELR-624 | 2袋(4枚) | 2袋(4枚) |
| 16 | ハンドスイッチセット | ELR-6040-S | 1セット | 1セット |
| 17 | 歩行センサセット | ELR-6050-S | 1セット | 1セット |
| 18 | 手指装着型電極FEEセット | ELR-6060-S | 1セット | 1セット |
| 19 | 外部入力中継コード | ELR-6010 | 1個 | 1個 |
| 20 | ドライバー | - | 1本 | 1本 |
-
1
-
2
-
3
-
4
-
5
-
6
-
7
-
8
-
9
-
10
-
11
-
12
-
13
-
14
-
15
-
16
-
17
-
18
-
19
消耗品・オプション品
| No. | 品名 | 品番 | 数量 | 備考 |
|---|---|---|---|---|
| 1 | ACアダプタ | GD6000-001 | 1個 | |
| 2 | リチウムイオン電池 | GD6000-002 | 1個 | |
| 3 | 本体スタンドセット | GD6000-003 | 1個 | |
| 4 | タッチペン | GD6000-003P | 1個 | |
| 5 | 2ch用保護ケース(ブルー) | GD6000-005 | 1個 | |
| 6 | 4ch用保護ケース(ブルー) | GD6000-008 | 1個 | |
| 7 | 2ch用保護ケース(レッド) | GD6000-006 | 1個 | |
| 8 | 4ch用保護ケース(レッド) | GD6000-009 | 1個 | |
| 9 | 2ch用保護ケース(ブルーグレー) | GD6000-007 | 1個 | |
| 10 | 4ch用保護ケース(ブルーグレー) | GD6000-010 | 1個 | |
| 11 | IVES用3極導子コード | ELR-6000 | 1本 | |
| 12 | 電気刺激用導子コード | ELR-6001 | 1本 | |
| 13 | 電気刺激用ゲル導子(50×50mm) | ELR-6002 | 1袋(4枚) | |
| 14 | 電気刺激用ゲル導子(50×90mm) | ELR-6008 | 1袋(4枚) | |
| 15 | 電気刺激用ゲル導子(φ70) | ELR-6009 | 1袋(4枚) | |
| 16 | IVES ゲル導子(小) | ELR-612 | 1袋(2枚) | |
| 17 | IVES ゲル2極導子(小) | ELR-613 | 1袋(2枚) | |
| 18 | IVES ゲル導子(大) | ELR-614 | 1袋(2枚) | |
| 19 | IVES ゲル2 極導子(大) | ELR-615 | 1袋(2枚) | |
| 20 | IVESゲル導子(極小) | ELR-621 | 1袋(2枚) | |
| 21 | IVESゲル2極導子(極小) | ELR-622 | 1袋(2枚) | |
| 22 | IVESゲル導子(角) | ELR-623 | 1袋(2枚) | |
| 23 | IVESゲル2極導子(角) | ELR-624 | 1袋(2枚) | |
| 24 | IVES導子固定シート(極小) | ELR-625 | 1袋(10枚) | |
| 25 | IVES2極導子固定シート(極小) | ELR-626 | 1袋(10枚) | |
| 26 | 導子固定バンド | ELR-619 | 1本 | |
| 27 | 導子固定サポーター | ELR-620 | 1個 | |
| 28 | 携帯ケース | GD6000-004 | 1個 | |
| 29 | 外部入力中継コード | ELR-6010 | 1本 | |
| 30 | ハンドスイッチセット | ELR-6040-S | 1セット | |
| 31 | ハンドスイッチ | ELR-6041 | 1個 | |
| 32 | リングホルダ | ELR-6042 | 1個 | |
| 33 | クリップホルダ | ELR-6043 | 1個 | |
| 34 | 歩行センサセット | ELR-6050-S | 1セット | |
| 35 | 歩行センサ | ELR-6051 | 1個 | |
| 36 | 歩行センサベース | ELR-6052 | 1個 | |
| 37 | 歩行センサ固定バンド | ELR-6053 | 1個 | |
| 38 | 手指装着型電極FEEセット | ELR-6060-S | 1セット | |
| 39 | FEEセット用バンド | ELR-6061 | 1個 | |
| 40 | FEEセット用円形電極(φ20) | ELR-6062 | 1個 | |
| 41 | FEEセット用円形電極(φ30) | ELR-6063 | 1個 | |
| 42 | FEEセット用球形電極 | ELR-6064 | 1個 | |
| 43 | 円形電極用スポンジ(φ20) | ELR-6065 | 1個 | |
| 44 | 円形電極用スポンジ(φ30) | ELR-6066 | 1個 | |
| 45 | 手指装着型電極FEE | ELR-617 | 1個 | |
| 46 | フットスイッチ | ELR-6007 | 1個 |
-
1
-
2
-
3
-
4
-
5
-
6
-
7
-
8
-
9
-
10
-
11
-
12
-
13
-
14
-
15
-
16
-
17
-
18
-
19
-
20
-
21
-
22
-
23
-
24
-
25
-
26
-
27
-
28
-
29
-
30
-
31
-
32
-
33
-
34
-
35
-
36
-
37
-
38
-
39
-
40
-
41
-
42
-
43
-
44
-
45
-
46
推奨品
| No. | 品名 | 品番 | 数量 | 備考 |
|---|---|---|---|---|
| 1 | bonbone A･リストガード 右L | 000-4322 | 1個 | 甲周囲：21～24cm、手首周囲：15.5～20cm |
| 2 | bonbone A･リストガード 右M | 000-4323 | 1個 | 甲周囲：18～21cm、手首周囲：12～16.5cm |
| 3 | bonbone A･リストガード 右S | 000-4324 | 1個 | 甲周囲：15～18cm、手首周囲：12～16.5cm |
| 4 | bonbone A･リストガード 左L | 000-4332 | 1個 | 甲周囲：21～24cm、手首周囲：15.5～20cm |
| 5 | bonbone A･リストガード 左M | 000-4333 | 1個 | 甲周囲：18～21cm、手首周囲：12～16.5cm |
| 6 | bonbone A･リストガード 左S | 000-4334 | 1個 | 甲周囲：15～18cm、手首周囲：12～16.5cm |
-
