Physibo AAD

フィジボ AAD

GH-1000-S

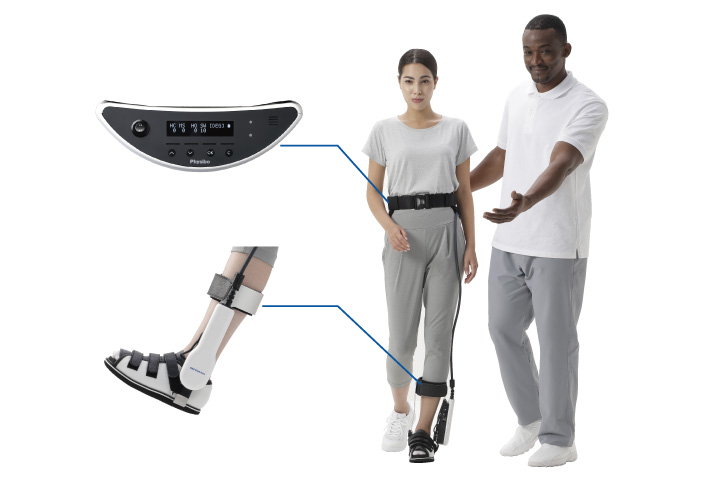

足関節の底屈・背屈をアシストする歩行練習装置。対象者の身体機能・歩行状態に合わせて歩行周期、底屈・背屈角度、アシスト力が設定可能。歩行時の足関節の動きを体感、理解しながら歩行練習できます。

特長
製品仕様
ダウンロード
デジタルカタログ
関連製品

特長

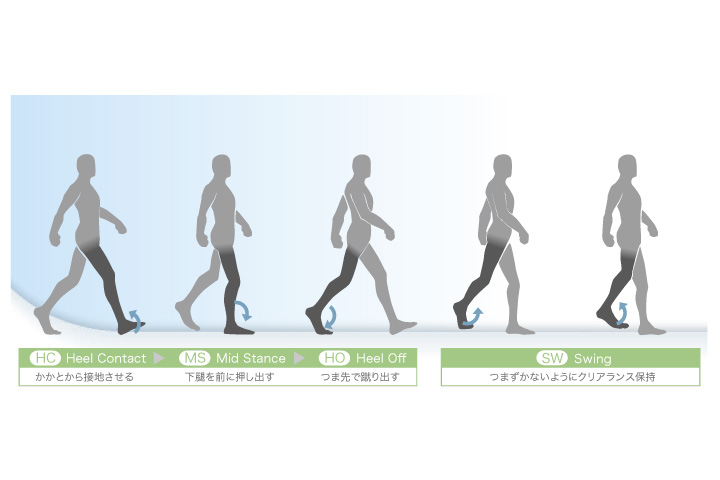

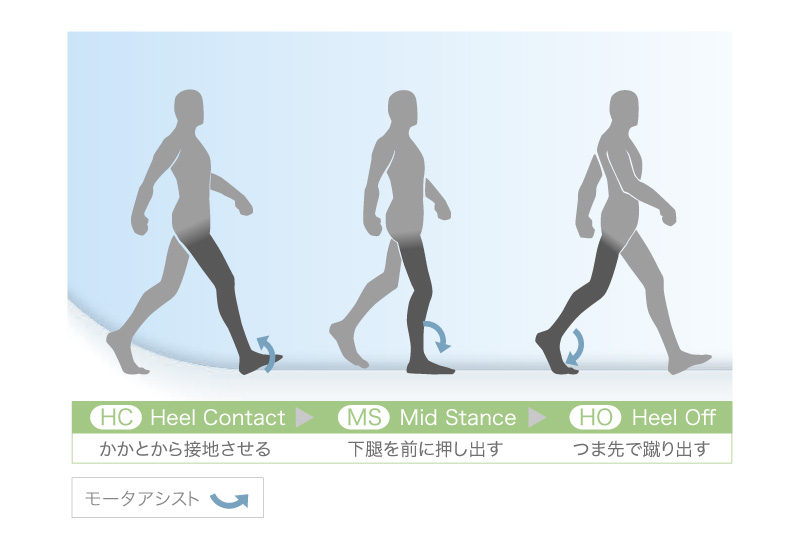

立脚期(足が接地している状態)の底背屈アシスト

足圧センサーの情報を元に足関節の底背屈動作をモータでアシストし、かかとから接地させます。接地中には重心の前方移動を促すように、足が地面から離れるときには蹴り出しをアシストします。

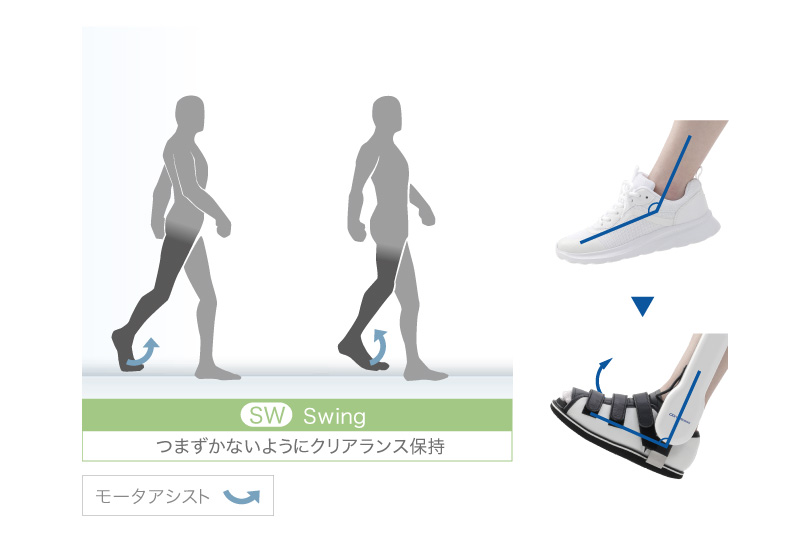

遊脚期(足が浮いている状態)の背屈アシスト

モータのアシストによって、スムーズな振り出しが可能になります。

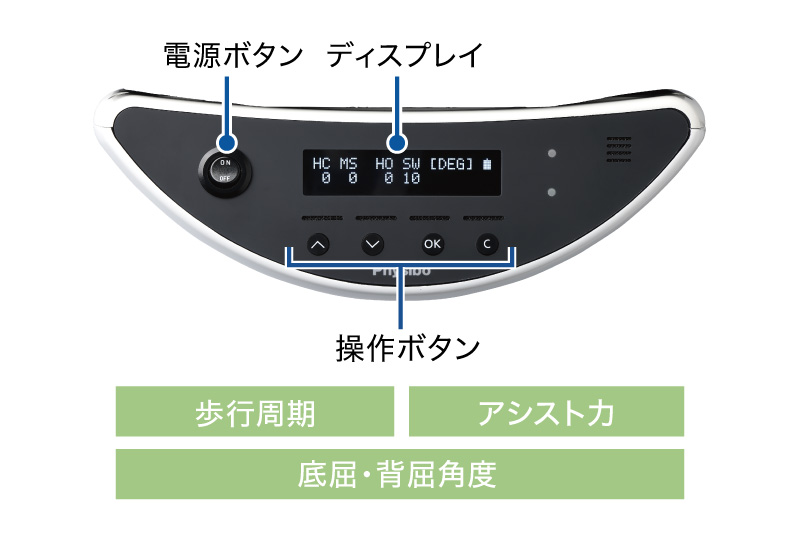

利用者に合わせて簡単設定

4つのボタンだけで、角度調節や速度設定など、全ての操作が可能です。

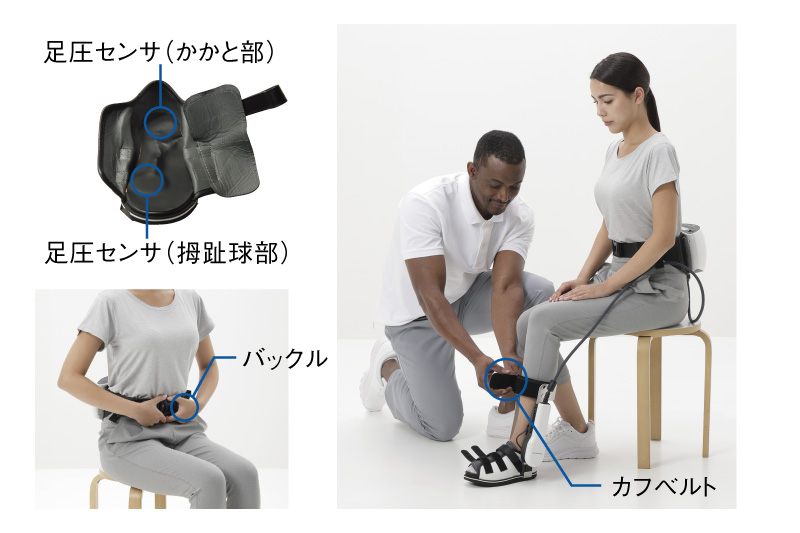

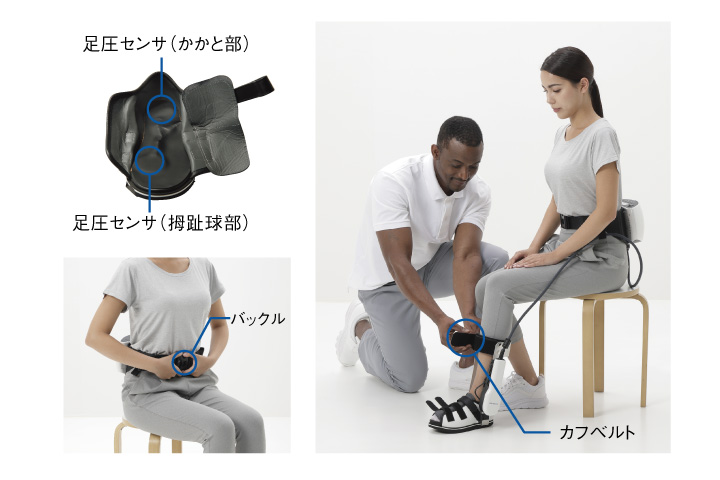

負担のない装着

短下肢装具を履き、ベルトとストラップを締めるだけで装着完了(約2分)。複雑なセンサの取り付けは不要です。

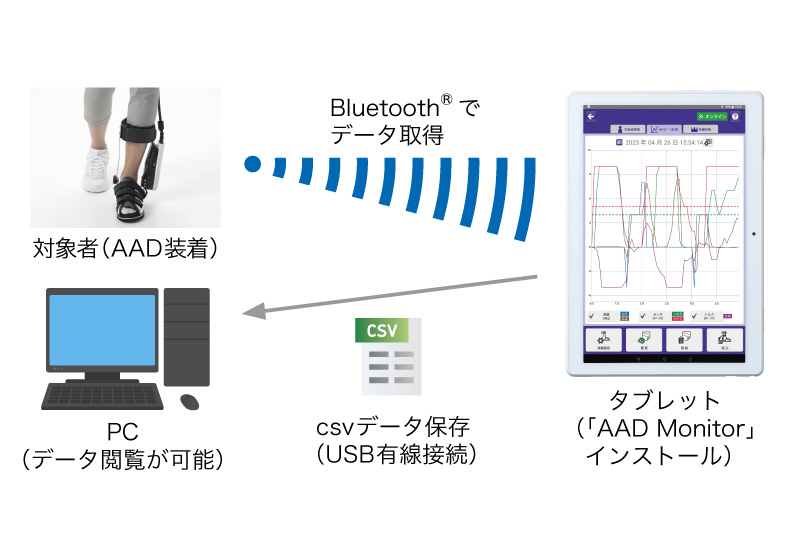

モニタリング用アプリ

機器とAAD Monitorアプリをインストールしたタブレットがあれば、対象者別にトレーニング情報を表示・保存できます。

*本アプリはAndroid OSのみ対応しています。下記の動作環境を満たす端末に、こちらから登録・ダウンロードの上、インストールしてご利用いただけます。
【動作環境】
・Android 7.0～8.1（APIレベル27）
・画面サイズ8インチ以上推奨（最低5インチ以上）
・Bluetooth®ver4.0以降

Bluetooth®のワードマークおよびロゴは、Bluetooth SIG Inc. USAが所有する登録商標であり、オージー技研株式会社はこれらのマークをライセンスに基づいて使用しています。

製品仕様

本体の仕様　GH-1000-S

項目	仕様
外形寸法	コントローラ：1250(W)×140(D)×149(H)mm 短下肢装具(M)：275(W)×177(D)×348(H)mm 短下肢装具(S)：245(W)×164(D)×311(H)mm
質量	コントローラ：1.4kg 短下肢装具(M)：1.6kg 短下肢装具(S)：1.5kg
材質	本体：ポリウレタン、PC(ポリカーボネート)、ネオプレン靴形装具：牛革、人工革、馬革、EVA、ポリエステル腰ベルト：ナイロン、ゴム、人工合皮
適応身長	140～190cm
対象体重	100kg以下
電源	バッテリー：DC24V 1800mAh 充電器：入力電圧 AC100～240V　出力電圧 17.5～27.6V、2A
使用可能時間	30～90分(設定や使用条件によって異なります)
トルク（アシスト力）	定格 5N·m、最大 8N·m
適用	靴サイズ：Sサイズ/22.0cm～24.0cm、Mサイズ/24.5cm～28.0cm(目安)

※本製品は、疾病の診断、治療若しくは予防に使用されること及び身体の構造若しくは、機能に影響を及ぼすことを目的にした医療機器ではありません。

標準付属品

No.	品名	品番	数量	備考
1	充電器	GH1000-007	1個
2	バッテリー	GH1000-006	1個
3	短下肢装具Mサイズ右	GH1000-001R	1個	Mサイズ：24.5～28.0cm(目安)
4	短下肢装具Mサイズ左	GH1000-001L	1個	Mサイズ：24.5～28.0cm(目安)
5	短下肢装具Sサイズ右	GH1000-002R	1個	Sサイズ：22.0～24.0cm(目安)
6	短下肢装具Sサイズ左	GH1000-002L	1個	Sサイズ：22.0～24.0cm(目安)

消耗品

No.	品名	品番	数量	備考
1	短下肢装具Mサイズ右	GH1000-001R	1個
2	短下肢装具Mサイズ左	GH1000-001L	1個
3	短下肢装具Sサイズ右	GH1000-002R	1個
4	短下肢装具Sサイズ左	GH1000-002L	1個
5	ライナー Mサイズ	GH1000-003M	1個	GH1000-001R/L用
6	ライナー Sサイズ	GH1000-003S	1個	GH1000-002R/L用
7	腰ベルト用クッション	GH1000-004	1個
8	ヒンジカバー	GH1000-011	1個	GH1000-001R/L、GH1000-002R/L用
9	目隠しカバー	GH1000-012	1個	GH1000-001R/L、GH1000-002R/L用
10	充電器	GH1000-007	1個
